电动执行器系列 > 奥科玛智能系列 > AK、AKM多回转智能型电动执行器

  • AUKEMA (奥科玛)智能型电动执行器

AUKEMA (奥科玛)智能型电动执行器

关键词:AUKEMA (奥科玛)智能型电动执行器
产品概述:AUKEMA产品概述AUKEMA (奥科玛)智能型电动执行器,采用国际^的设计制造理念,非侵入式流线结构,全数字化集成芯片,力矩传感检测技术,磁电编码器行程技术,中英双选液晶显示、红外遥控及蓝牙通讯,总线通讯网络技术等等,在控制上比进口品牌更加优化,更贴近国内市场…
在线咨询
产品详情 图片集锦

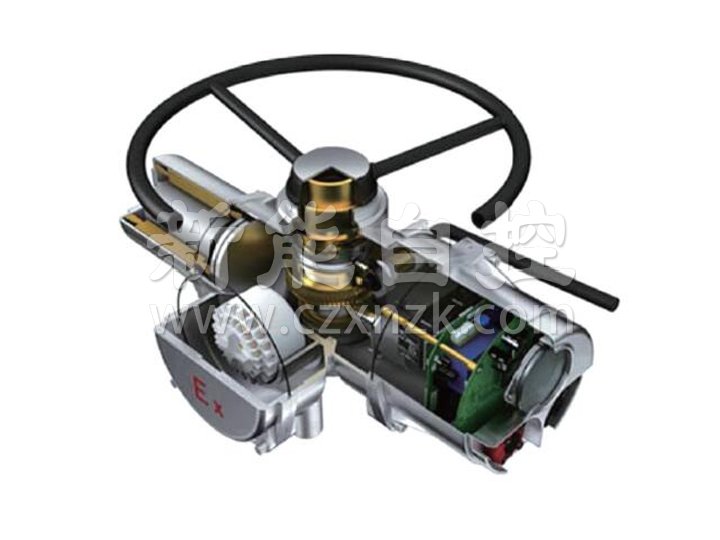

AUKEMA产品概述

  AUKEMA (奥科玛)智能型电动执行器,采用国际^的设计制造理念,非侵入式流线结构,全数字化集成芯片,力矩传感检测技术,磁电编码器行程技术,中英双选液晶显示、红外遥控及蓝牙通讯,总线通讯网络技术等等,在控制上比进口品牌更加优化,更贴近国内市场的自动化控制要求,是电力、石化、环保、冶金、水处理等领域阀门控制的优选品牌。


AUKEMA功能特点

  磁电^值编码器技术和掉电阀位显示技术

  AUKEMA系列采用具有自主知识产权的可检测转圈数达4000圈,单圈分辨率为4096个位置的^值编码器,总位数达到24位的^位置行程检测。采用独特设计的低功耗电池供电电路,在主动力电源掉电后,使用电池供电,持续显示阀位变化。^值编码器采用磁电技术,具有结构简单、性能稳定、使用寿命长、精度高、分辨率高等特点。电池仅用于掉电后的阀位显示。即使电池没电,由于采用^编码技术,手轮操作的阀位变化仍然持续跟踪,这样大大提高了系统的稳定性。


转矩压力传感检测技术

  采用智能型电动执行器国际上通用的先进的转矩压力传感检测技术,实现AUKEMA电动执行器转矩的动态实时高精度检测。转矩压力传感检测技术是经过试验测试并被工业实践过验证的技术。不论频率、电压和温度任何变化,都可获得^的、可重复的转矩测量值。


釆用电机变频调速技术
  AUKEMA系列执行器成功引入变频控制技术,内部采用先进的IGBT变频驱动模块,控制电机柔性起动和制动,并 实现速度、力矩、转向可调整的功能。在阀门接近全开/全关位置的时候,执行器会自动减速,在终端位置低速运行 也可避免由于惯性对阀门造成的冲撞,保护阀门,延长使用寿命,也可根据控制的需要,设置开关过程的速度,开 启的时候可设置低速大扭矩,中间运行时可设置较快的速度,使阀门控制更加优化。开关力矩和输出转速在一定范 围内可自行设置,这使执行器的选配更加灵活,有效减少库存量。

一屏双 显液晶显示技术

  液晶屏采用定制的液晶屏,采用一屏双显技术,屏幕的上半部分采用低功耗的段码式液晶显示,用于^实时显示阀位和报警符号;屏幕的下半部分采用图文点阵式液晶显示,用于显示运行信息及参数设定,显示语言提供中英文菜单随时可选,为您在世界各地使用提供方便。一屏双显技术解决了两个屏幕的稳定性和可靠性问题,提升了整机的可靠性和可用性。


蓝牙通讯控制和监测技术

  蓝牙通讯遥控方式,为您提供电脑和手机遥控执行器的方便,可以借助提供的智能遥控软件进行本地和远程分析。


双密封和非侵入式技术

  IP68防护等级,完全防水防尘。“双密封” 确保内部元件受到保护。操作旋钮的双重保护,旋钮面板侧增加了可选的保护罩,为室外应用保护旋钮提供了方便。所有的调试和参数设定均无需打开箱盖即可完成,通过磁控旋钮、红外遥控器或者手持PDA均可进行参数设定和调试。

  执行器内部采用模块化设计,接线端为接插件端口,电气接线操作简单便捷

全面保护和自诊断功能
  a、相序自动纠正:自动调整相序,确保三相电机始终具有正确的电源相序。以防止因电源接线不正确而导致阀门损坏。


      b、缺相保护:三相电机在缺相运行时会导致电机过热直至烧坏。控制器对电源的三个相进行监测。当出现一相或多相电源丢失时,如果电机在动态,则立即停止;如果电机在静态,则将阻止其动作。同时将在现场液晶屏_上显示电源缺相报警,并且能从组态的指示触点获得远程指示信息。


      c、转矩保护:用户根据现场情况设置开、关两个方向过转矩的不同保护值(可设范围为额定转矩的40-100%),当电动执行器所承受的实际转矩达到或超过设定的保护值时,立即停止电机转动并报警。


      d、电机堵转保护:通过对电机电流进行实时监测,当电机出现堵转时,可实时停止电机动作。对电机和执行器进行保护。

      e、阀门卡死保护:执行器在关限位且执行开阀动作时,在一.定时间内不执行转矩保护功能,以电机所能提供的^大转矩开启卡位的阀门,若经过这段时间仍不能打开阀门,则切断对电机的供电。


      f、电机过热防护:如果线圈过热,电机线圈内的两个温度调节器可直接检测电机线圈的温度。并将执行器的控制电路断开。

      g、瞬时逆转保护:在执行器接到瞬时反转命令时,自动延时电路用以防止冲击负载对阀杆和齿轮箱所产生的不必要的磨损。该电路还可以通过接触器限制浪涌电流。


      h、自动自检测和诊断功能(ASTD):在任何时刻,一旦执行器接通电源,它将自动检测操作电路。以确保正确的操作。对于很少发生的设备故障,可以被诊断出来并以图标方式自动显示在屏幕上。同时阀门执行器的电动操作将被禁止,比便于现场维护。


      i、数据记录保护:当主电源掉电后,阀门执行器将各种参数存放在EEPROM中,20年不丢失。

      j、防浪涌保护(防雷器):可根据需要选择交流电源防浪涌保护器以及信号的防浪涌保护器,以达到对阀门执行器的防雷击保护。

      k、防冷凝加热保护:可根据电气腔内的温度选择加热电阻的打开或关闭,以达到对阀门执行器的防冷凝加热保护。


就地控制

  AUKEMA执行器提供了非侵入式的两个磁控旋钮,一个为方式钮,有三个位置:  “就地”、 “远程”和“停止”;另一个为操作钮,有两个位置:  “打开”和“关闭”,当方式钮处于“就地”时,转动操作钮到“打开”或“关闭”位置,可控制执行器向开或关方向动作。就地控制有“点动”和“保持”两种方式可选。


远程控制
  DCS或PLC通过硬接线电缆与现场执行器连接以后,可采用开关量(手动) /电流量(自动)对执行器实行控制。


      开关量控制有三个输入端,即开阀、关阀、停止/保持,可选择点动和保持方式;另外辅助的开关量控制为紧急保护( ESD)、开阀联锁和关阀联锁。远程输入均采用光电隔离,能抗2.5KV的浪涌。


      远程模拟量控制采用线性光耦隔离,可根据输入的模拟量信号比例定位阀门。

      远程模拟量阀位反馈,可将阀位通过4-20mA信号反馈给DCS或PLC;同时可选择提供转矩的远程模拟量反馈。

ESD控制
      在紧急情况下,ESD信号可以超越任何现场或远程信号(根据参数设定),使执行器强制实行关阀或开阀动作。ESD动作可以选择为“关阀”、“开阀”或“保位”。


联锁控制
      对于高要求的应用场合,可对执行器进行组态以实现条件性控制。

      在这种模武下,操作取决于两个独立的信号。以关阀命令为例,同时提供一一个 远程关阀输入信号和关阀联锁输入信号,执行器将关闭阀门。如果只提供一一个信号或一个信号丢失,执行器将保位或者停止而防止故障。对于需要ESD的应用,可使用专门的ESD输入。这种输入的优先性高于本地或远程控制信号。从而在应用这种信号时,将忽略任何当前或已应用的控制信号。

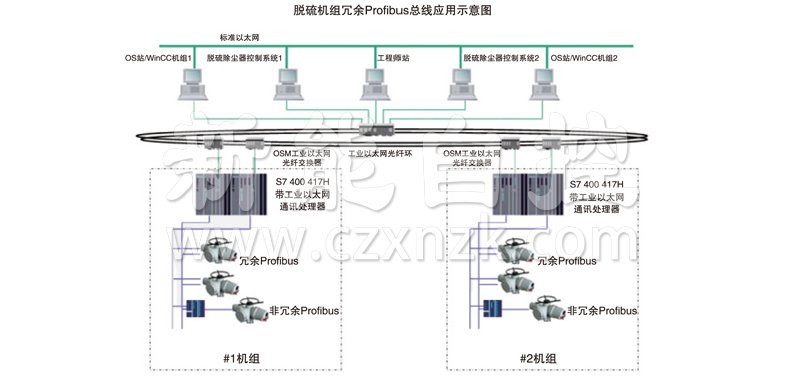

多样化的现场总线连接
  AUKEMA可以与现场总线数字控制系统无缝连接。开放式现场总线协议,例如Profibus、Modbus、Hart、Foundation Fieldbus和DeviceNet都在AUKEMA控制的可选范围内。AUKEMA还首先提供了接入工业以太网的能力,可接入基于MODBUS TCP协议的工业以太网,为您节约PLC,可以直接接入SCADA系统。


  通过把适当的AUKEMA制造或监造的数字通讯电路板模块插入执行器的电气腔内---通常在生产时进行,使操作简便而且有效的降低了成本。可以使用用于所选协议的网络测试工具进行模块测试和设置。


      a、Profibus
      在工业自动化及控制领域中,Profibus是国际上^主要的高速数据通讯的网络协议。

      Profibus DP接口:兼容RS485 Profibus DP VO和V1,可根据要求选配DP V2的总线协议;可选单一总线或者双重冗余总线;完全符合EC61158-3标准;支持速度可达1.5Mbit/s。


      b、Modbus
      Modbus是当今自动化协议应用系统中^通用的串行通讯协议。


  AUKEMA的Modbus接口卡允许执行器与双线RS485网络连接。从而使用Modbus RTU协议 与PLC或DCS直接通讯。由此构成的网络能够对连接的执行器进行控制和监测。


      Modbus接口: RS485双线RTU通讯;国际开放式系统标准;单一和双重冗余可选件;可在必要应用条件下内置转发器模块;^高速度可达115KB。

      同时提供了基于工业以太网的MODBUS TCP通讯。可以直接与SCADA系统连接,而不需要与PLC或控制器连接,即可以实现通讯和控制。

      c、Hart
      HART(Highway Addressable Remote Transducer),可寻址远程传感器高速通道的开放通信协议,是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。


      Hart接口:符合HART7.0协议标准。支持Bell202标准的FSK频移键控信号,载波为1200Hz和2200Hz,通信速率为1200b/S。

      d、Foundation
      Foundation Fieldbus是目前石化领域使用^为广泛的过程控制系统。主要特点在于能够与DCS远距离部署控制系统。

      Foundation Fieldbus接口:支持与标准Foundation H1总线系统直接相连;完全符合IEC61158- -2标准;拥有Link Master和LAS功能;完善的H现场性能。

      e、DeviceNet
      DeviceNet是一种开 放式网络标准,适用于工业环境中使用CAN总线主要功能的通讯网络。

      DeviceNet接口:每个网络支持多达63台设备;四线电缆(其中两线用于信号,两线用于电源) ;允许Trunk和Drop线路; EDS电子设备描述文件。

AUKEMA技术参数
开关型技术参数
  ●工作电源: 380VAC±10%三相50/60Hz±1%  220VAC士10%单相50/60Hz±1%

  ●开关量输入信号: 24VDC脉冲或电平信号,脉冲信号的^小持续时间100ms

  ●开关量输出信号: S1~S10;继电器输出,触点额定容量: 5A@250VAC、5A@30VDC

  ●模拟量输出: 4~20mA位置信号;负载能力,^大750Ω;光电隔离;短路保护;温度影响±0.1%/10K

  ●环境温度: -30°C~70°C(特殊定制可达- 40°C~90°C);湿度≤95%

  ●额定时间: 10min,15min,30min


  ●电机绝缘等级: F

  ●电机工作制式: S2

  ●防护等级: IP67、 IP68

  ●防爆型: AK系列防爆等级ExdlIIBT4,ExdIICT4

  ●产品符合: GB/T26155.2-2012《工业过程测量和控制系统用智能电动执行器第2部分:性能评定方法》

  ●产品符合:GB/T28270-2012《智能型阀门电动装置


调节型技术参数

  ●工作电源:三相: 380VAC±10%,50/60Hz士1%;单相: 220VAC +10%-15%,单相50/60Hz±1%

  ●特殊电压:三相: 415V、440V、460V、660V,50/60Hz

  ●模拟输入信号: 4~20mA;光电隔离,输入阻抗≤250Ω

  ●模拟输出信号: 4~20mA位置信号;负载能力,^大750Ω;光电隔离;短路保护;温度影响士0.1%/10K

  ●开关量输入: 24VDC脉冲或电平信号,脉冲信号的^小持续时间100ms

  ●开关量输出: S1~S10;继电器输出,触点额定容量: 5A@250VAC、5A@30VDC

  ●环境温度: -30C~70C(特殊定制可达-40°C~90C);湿度≤95%

  ●调节次数:启动次数可达1200次/小时电机绝缘等级: F

  ●电机工作制式: S4

  ●基本误差:≤0.5%

  ●行程控制机构重复性误差:≤0.5%

  ●死区: 0.1%~9.9%可调

  ●防护等级: IP67、IP68

  ●防爆型: AK系列防爆等级ExdlIIBT4, ExdlIICT4

  ●产品符合:GB/T26155.2-2012《工业过程测量和控制系统用智能电动执行机构第2部分:性能评定方法》

  ●产品符合: GB/T 28270-2012《智能型阀门电动装置》

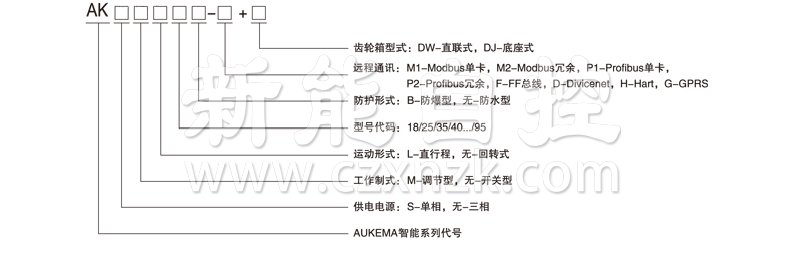

产品型号编制说明
