产品介绍

  Q611F气动丝扣球阀及对焊接球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观；阀座采用弹性密封结构，密封可靠，启闭轻松；阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与球阀而成。其优点是维修拆卸管路螺纹，直接拆卸四只螺栓，阀门中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。气动丝扣球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

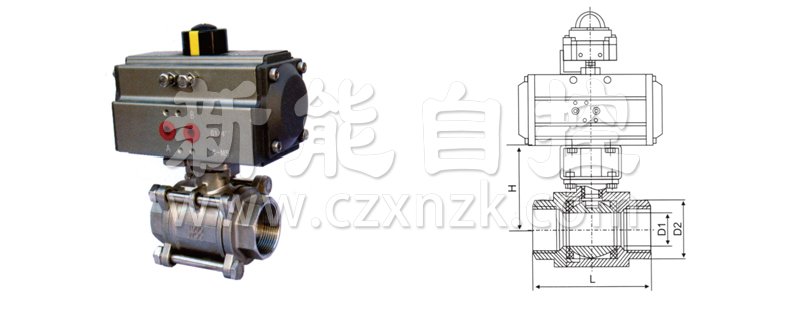

气动丝扣球阀结构图

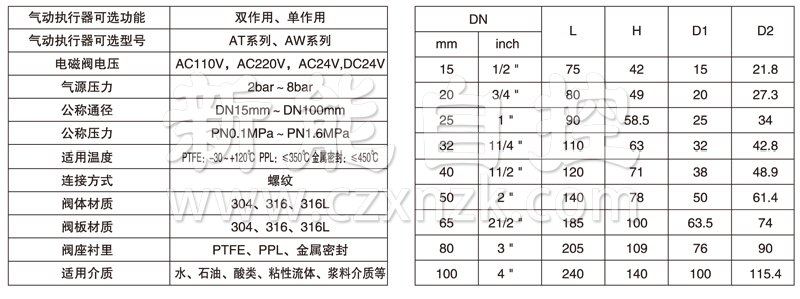

技术参数                                                                                                主要尺寸表

•
  气动丝扣球阀
