主要特点及用途 　　QMB矿用隔爆型小型阀门电动装置是针对煤矿使用条件而专门设计和制造的。适用于对球阀、碟阀等阀门的控制，与高压小口径专用阀门配套后，使用与煤矿消防、降尘、井下中央水泵房射流泵和真空泵的自动化控制。 　　QMB型阀门电动装置体积小、重量轻，可直接与DCS系统衔接，以实现自动化控制。

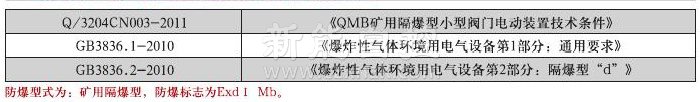

QMB矿用隔爆型小型阀门电动装置设计与制造标准

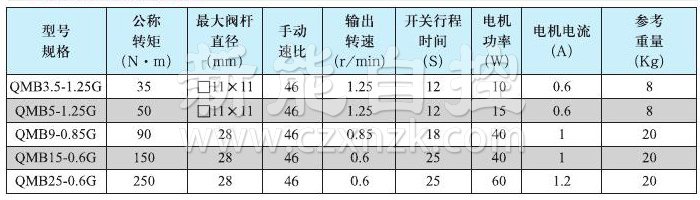

型号规格和主要性能参数

外形及连接尺寸

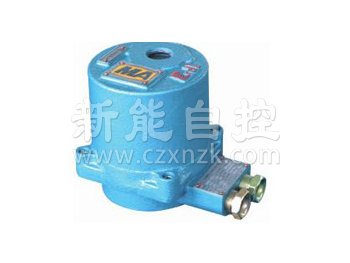

QMB3.5/5外形尺寸

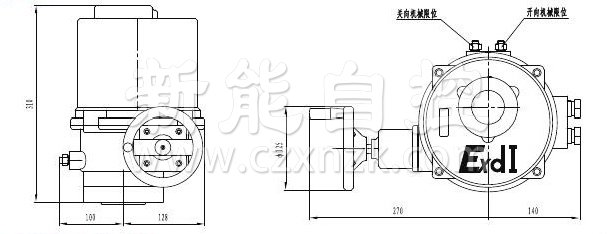

QMB9/15/25外形尺寸

与阀门连接的结构示意图及尺寸

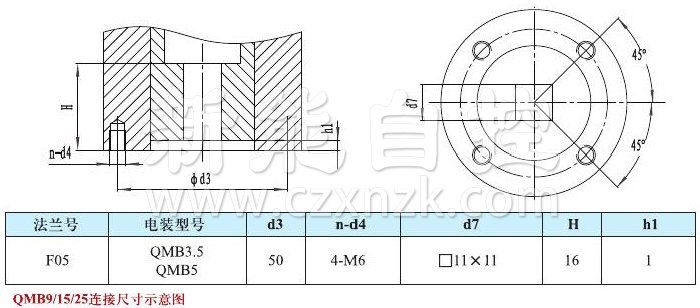

QMB3.5/5连接尺寸示意图

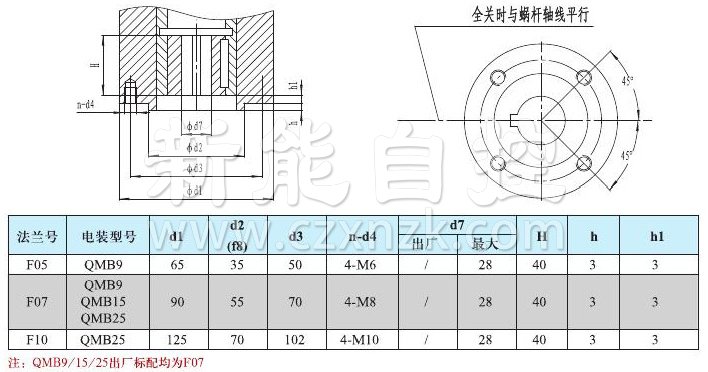

QMB9/15/25连接尺寸示意图

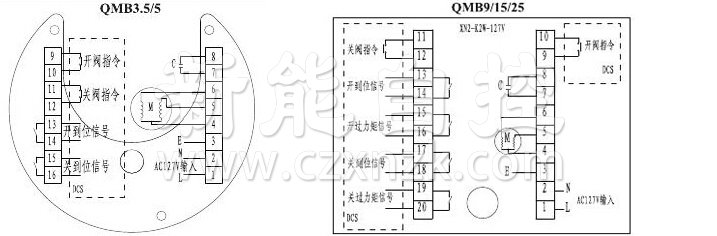

QMB矿用隔爆型小型阀门电动装置端子图

•
  QMB矿用隔爆型小型阀门电动装置
